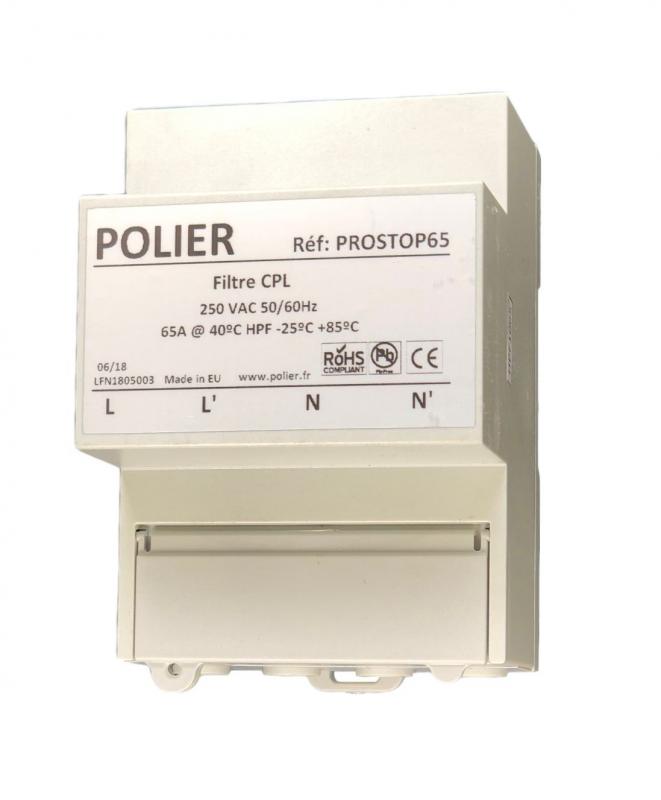

Filtre CPL 65 A 40dB PROSTOP 65
INFOS TECHNIQUES :
| Référence | PROSTOP65 |
|
Atténuation |
40 dB (99.99% des signaux filtrés) |
|
Fréquence filtrées |
35 – 150 kHz (CENELEC A Linky, B, C et D) |
|
Intensité Maxi |
65 A @ 40°C |
|
Certification - Norme CENELEC |
CE - EN 50065-1 |
|
Tension de fonctionnement |
110 -270 V |
|
Fréquence de fonctionnement |
50 – 60 Hz |
|
Indice de protection |
IP51 |
|
Durée de vie |
25 ans @ 50°C |
|
Température d'utilisation |
-25 +85°C |
|
Section Max branchement phase/neutre |
6 - 16 mm² |
|
Couplage de serrage |
3 +-0.1 Nm |
|
Poids |
AVANTAGES TECHNIQUES :
Aténuation :
-40 dB (99,99 % des signaux filtrés)
Impédence : 2 Ohm
- Fc=52 Khz -58 dB
- Fc=80 Khz -44 dB
- Fc=128 Khz -57 dB
Retrouvez ICI les résultats des tests menés par des laboratoires indépendants.
Dimensions :
Facile d'instalation, le filtre ne fait que 4 modules de large. C'est l'équivalent de 4 disjonteur classiques. Il trouvera donc très certainement la place dans votre tableau électrique. Pas besoin d'ajouter un autre tableau électrique.
Self Torrique :
L'utilisation de self torrique est tout particulièrement adapté. Robustes ils évitent les champs magnétiques contrairement à un solénoide.
Dissipation thermique :
Les filtres sont généralement conçus avec des condensateurs et des self (Bobine). Ces dernière dégagent de la chaleur lorsqu'elles sont traversées par beaucoup de courant. Dans le cas du PROSTOP65, tous les composant sont noyé dans une résine thermique pour évacuer la chaleur.
Bande filtrée :
Le PROSTOP65 ne filtre pas uniquement la bande CENELEC (Utilisée par le compteur Linky) mais les signaux électriques jusqu'à 10 MHz pour éliminer également la "dirty électricity
BRANCHEMENT
- Le filtre PROSTOP se branche entre le disjoncteur d’abonné et le tableau électrique. Il est donc installé sur la partie privée de l’installation.
- Le branchement doit être fait par un professionnel.
Branchement monophasé
Branchement triphasé
.
