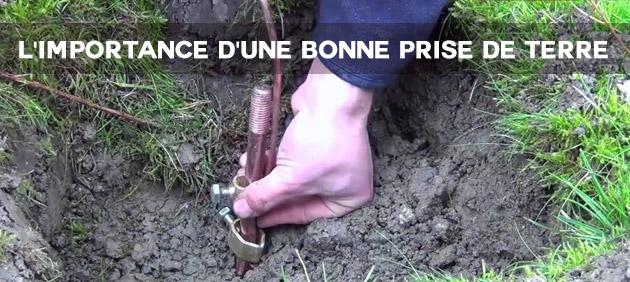

Installer une bonne prise de terre : Les bons conseils de notre expert!
Vidéo + conseils dans l'article :
Une bonne prise de terre réduit les risques d’électrocution et permet de neutraliser les champs électriques. Les conseils d’un spécialiste pour disposer d’une bonne prise de terre.
La prise de terre est un élément essentiel de l'installation électrique.
• Elle assure tout d'abord une fonction de sécurité par rapport aux risques d'électrocution en cas de défaut d'isolement. Pour que la prise de terre remplisse bien cette fonction, les carcasses métalliques des appareils électriques doivent être connectés à la terre (sauf s'ils sont de classe II, c'est-à-dire à double isolement).
• Elle permet également de neutraliser les champs électriques que peuvent rayonner les structures en métal du bâtiment, les carcasses des appareils et machines électriques voire de certains luminaires. Une pollution méconnue mais bien réelle notamment avec les appareils auprès desquels on passe beaucoup de temps comme les ordinateurs.
• Elle permet également de neutraliser les champs électriques que peuvent rayonner les structures en métal du bâtiment, les carcasses des appareils et machines électriques voire de certains luminaires. Une pollution méconnue mais bien réelle notamment avec les appareils auprès desquels on passe beaucoup de temps comme les ordinateurs.
Sur des installations électriques anciennes, il arrive que la prise de terre soit inexistante. Il est primordial d'y remédier.
Les critères essentiels de la réalisation d'une bonne prise de terre sont une résistance suffisamment faible et un emplacement sans perturbations électriques.
Les critères essentiels de la réalisation d'une bonne prise de terre sont une résistance suffisamment faible et un emplacement sans perturbations électriques.
Quelle résistance ?
Selon la norme NF C15-100, la résistance de la prise de terre doit être au plus égale à 100 ohms. Ces normes sont établies pour assurer la sécurité par rapport aux risques d'électrocution. Mais pour neutraliser les champs électriques et les tensions parasites, quelle doit être cette résistance ? Elle doit être suffisamment faible pour limiter la tension électrique sur les carcasses métalliques des machines et appareils électriques et sur l'ensemble des structures métalliques qui sont reliées à la prise de terre.
Selon la norme NF C15-100, la résistance de la prise de terre doit être au plus égale à 100 ohms. Ces normes sont établies pour assurer la sécurité par rapport aux risques d'électrocution. Mais pour neutraliser les champs électriques et les tensions parasites, quelle doit être cette résistance ? Elle doit être suffisamment faible pour limiter la tension électrique sur les carcasses métalliques des machines et appareils électriques et sur l'ensemble des structures métalliques qui sont reliées à la prise de terre.
Avec des installations récentes protégées par un interrupteur ou disjoncteur différentiel haute sensibilité de 30 mA (obligatoire depuis 1992 sur les installations neuves ou modifiées), une résistance de 50 ohms peut être considérée comme la limite maximale acceptable.
Bien choisir l'emplacement selon le type de sol !
La résistance de la prise de terre dépend :
• De la surface de contact entre le métal et la terre. On peut jouer sur la longueur de câble ou le nombre de piquets pour diminuer la résistance.
• De la nature et de l'humidité du sol. Dans un sol rocheux ou sablonneux, la résistance est élevée. Par contre, dans une bonne terre végétale ou de l'argile, elle est relativement faible. Pour rendre la terre plus conductrice, on peut rapporter de la terre végétale. On peut aussi ajouter à la terre du charbon en poussière et même de la limaille métallique.
La résistance de la prise de terre dépend :
• De la surface de contact entre le métal et la terre. On peut jouer sur la longueur de câble ou le nombre de piquets pour diminuer la résistance.
• De la nature et de l'humidité du sol. Dans un sol rocheux ou sablonneux, la résistance est élevée. Par contre, dans une bonne terre végétale ou de l'argile, elle est relativement faible. Pour rendre la terre plus conductrice, on peut rapporter de la terre végétale. On peut aussi ajouter à la terre du charbon en poussière et même de la limaille métallique.
La prise de terre doit être enfouie à une profondeur d'environ un mètre pour être efficace par tous les temps, aussi bien lorsqu'il gèle que par temps sec. Un piquet de terre enfoncé à une profondeur de plusieurs mètres permet parfois d'atteindre des couches géologiques de plus faible résistance.
Attention à la géobiologie du lieu avant de créer une terre !!!
Attention à la géobiologie du lieu avant de créer une terre !!!
Prise de terre sans prise de tête
Il faut faire appel à un électricien pour tester votre prise de terre. La mesure nécessite des appareils spécialisés et un certain savoir-faire (un ohm-mètre de boucle à mesure directe ou plusieurs mesures avec un contrôleur de terre et deux piquets auxiliaires).

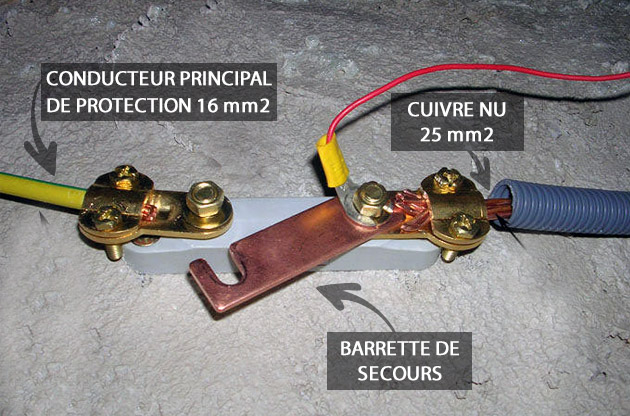

Pour une nouvelle construction, la meilleure solution est de réaliser un ceinturage à fond de fouille par un câble en cuivre nu de 25 mm2 de section (relié au tableau électrique, voir schéma).
Pour une habitation existante, on aura le choix entre :
• Un câble en cuivre nu de section 25 mm2 enterré dans une tranchée à une profondeur d'un mètre. La longueur du câble dépendra de la résistance du sol (prévoir environ 15 mètres).
• Des piquets en cuivres, enfoncés à 1,5 ou 2 mètres de profondeur et reliés entre eux par un câble de cuivre nu de 25 mm² de section, enterré entre 80 cm et 1 m.

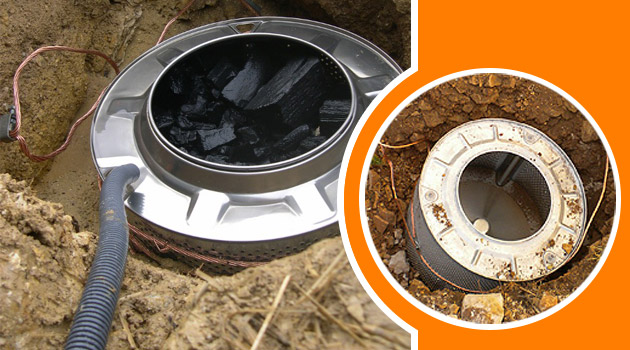

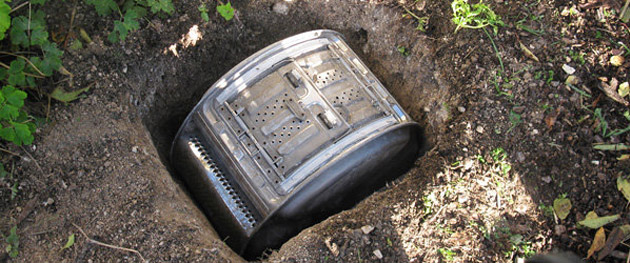

• On peut également enterrer un ou plusieurs tambours de machine à laver de récupération, toujours reliés par le fil de cuivre (voir photos jointes).
Il faut faire appel à un électricien pour tester votre prise de terre. La mesure nécessite des appareils spécialisés et un certain savoir-faire (un ohm-mètre de boucle à mesure directe ou plusieurs mesures avec un contrôleur de terre et deux piquets auxiliaires).
Pour une nouvelle construction, la meilleure solution est de réaliser un ceinturage à fond de fouille par un câble en cuivre nu de 25 mm2 de section (relié au tableau électrique, voir schéma).
Pour une habitation existante, on aura le choix entre :
• Un câble en cuivre nu de section 25 mm2 enterré dans une tranchée à une profondeur d'un mètre. La longueur du câble dépendra de la résistance du sol (prévoir environ 15 mètres).
• Des piquets en cuivres, enfoncés à 1,5 ou 2 mètres de profondeur et reliés entre eux par un câble de cuivre nu de 25 mm² de section, enterré entre 80 cm et 1 m.
• On peut également enterrer un ou plusieurs tambours de machine à laver de récupération, toujours reliés par le fil de cuivre (voir photos jointes).
La connexion entre un piquet (ou un tambour) et un câble en cuivre doit être accessible pour vérification. Il est recommandé dans ce cas d'installer un regard, qui permet un accès à la connexion. Une liaison par brasure (soudure) évite cette contrainte.
La prise de terre ne doit pas être réalisée dans un endroit où il y a des risques de corrosion (terrains acides, présence de purin...).
Il faudra éviter de l'implanter en un lieu où il y a des perturbations électriques dues à une prise de terre d'un transformateur, d'une ligne électrique, d'un relais de téléphonie mobile, d'un poste de clôture électrique, d'une ligne de chemin de fer électrifiée ou d'une installation électrique importante.
Mais aussi attention au failles, veines d'eau , les réseaux Hartmann et Curry … pour la partie Géobiologie.
La résistance caractérise l'opposition au passage du courant. Plus la valeur de la résistance est faible, et plus le courant passe. La résistance de la prise de terre doit être suffisamment faible pour assurer une bonne liaison à la terre. Pour être fiable, la mesure doit être faite avec un ohm-mètre spécifique par un électricien.
La conductivité est l'inverse de la résistance.
L'unité de mesure de la résistance est l'ohm.
La prise de terre ne doit pas être réalisée dans un endroit où il y a des risques de corrosion (terrains acides, présence de purin...).
Il faudra éviter de l'implanter en un lieu où il y a des perturbations électriques dues à une prise de terre d'un transformateur, d'une ligne électrique, d'un relais de téléphonie mobile, d'un poste de clôture électrique, d'une ligne de chemin de fer électrifiée ou d'une installation électrique importante.
Mais aussi attention au failles, veines d'eau , les réseaux Hartmann et Curry … pour la partie Géobiologie.
La résistance caractérise l'opposition au passage du courant. Plus la valeur de la résistance est faible, et plus le courant passe. La résistance de la prise de terre doit être suffisamment faible pour assurer une bonne liaison à la terre. Pour être fiable, la mesure doit être faite avec un ohm-mètre spécifique par un électricien.
La conductivité est l'inverse de la résistance.
L'unité de mesure de la résistance est l'ohm.
